图形程序的截帧调试指南

想象你花了半天时间编写了图形程序，一切都是那样的完美，直到…你按下 F5 打算调试一下，于是噩梦就降临了。黑漆漆一块大屏乎在脸上，啥都木有。

你开始怀疑某个 shader 出了错，可人家正经过了编译。或者是某处 API 没用对？验证层又告诉你没问题。那总不能是 Feature 支持没跟上吧？于是你又写了一堆 vkGetPhysicalDeviceFeatures()，最后发现自己还是小瞧这张破卡了。

以上都是图形开发的日常惹…先不要着急拍烂大腿。就好像 C/C++ 可以随时在调试时打个断点，看看堆栈里究竟填了什么，图形开发自然也会有类似的调试操作。

使用 Nvidia NSight 截帧

截帧指的是捕获 GPU 渲染的整个指令序列和资源状态，用于离线分析。截帧工具会在程序运行时抓取某一帧的所有 GPU 状态和调用，然后你可以逐步查看每个渲染通道、每个 Shader 的结果。这里使用 NSight 以作示范，相较于 Intel GPA，RDC 等，NSight 是我所使用过最为直观的截帧工具：绑定图形程序所在的进程之后，按下 F11 便可以直接开始分析。

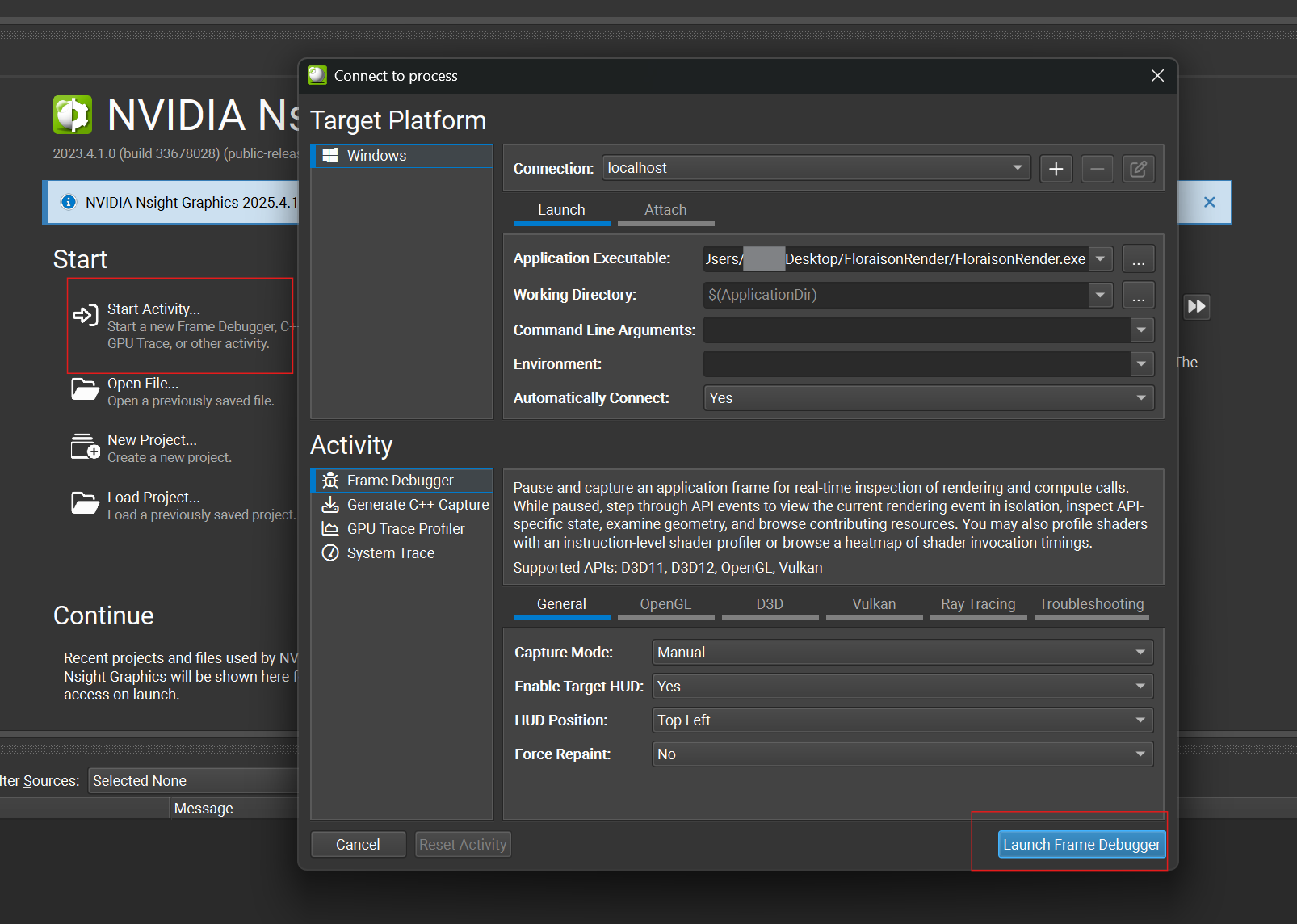

虽然 NSight 有直接依附进 IDE，比如 VisualStudio 的能力，不过还是建议直接绑定目标图形程序（项目 Debug 目录下的 .exe 文件），在欢迎页选择 Start Activity，选择图形程序的位置后就可以启动调试器。

案例1：错误调试

正如在引文部分的，大多数不能被编译器和验证层捕获到的错误，几乎都是对图形 API 调用的逻辑上的一时疏忽造成的。比如资源没有传递到对应 shader，又或者是忘记清空上一帧的深度缓冲，这类逻辑错误实在是难以排查，需要截帧分析具体是哪趟 PASS  在掉链子。

比如接下来这个图形程序不显示任何内容，我们按下 F11 抓取一帧，分析究竟是谁在捣蛋。

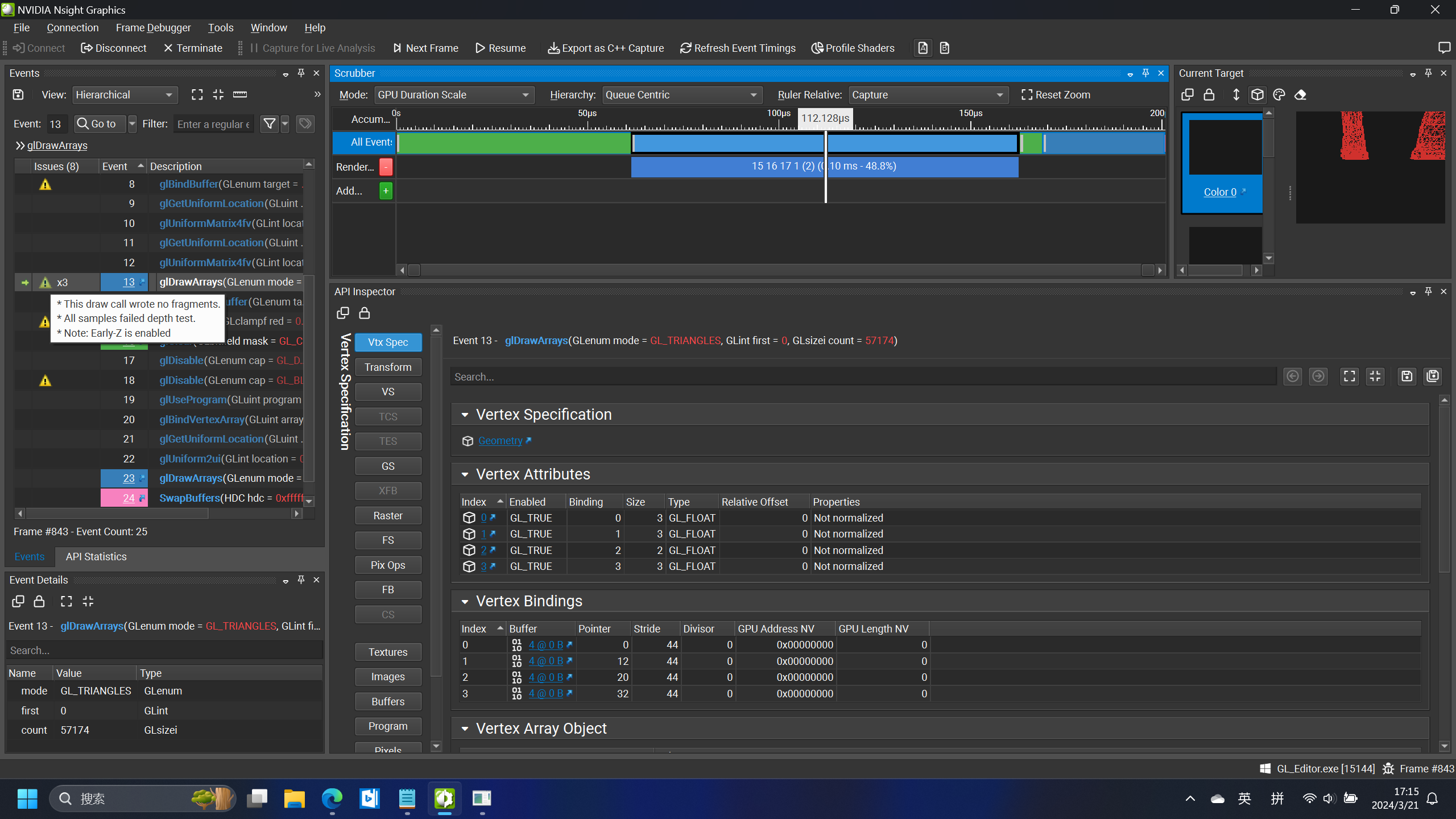

所有 API 调用都被按照执行次序依次排列在事件栏，我们具体关注 Warning 和 Error。可以看到在第13次调用时，NSight 提示本次 Drawcall 什么都没画出来，所有片元都提前死在了深度测试上。。。于是便破案了：深度缓冲没清屏，所有的像素值都是1，代表近裁切面，于是后续所有渲染尝试都挂在这里了。（大腿拍烂ing）

案例2：性能分析

所有图形程序员都曾脱口而出地感慨：“卡爆了。。。”

但更具体的问题是，帧生成时间的预算究竟花去哪里了？哪几趟 PASS 最耗时间？分析管线性能对后续选择优化方向十分重要，此处我以 Vulkan 图形程序做示范。

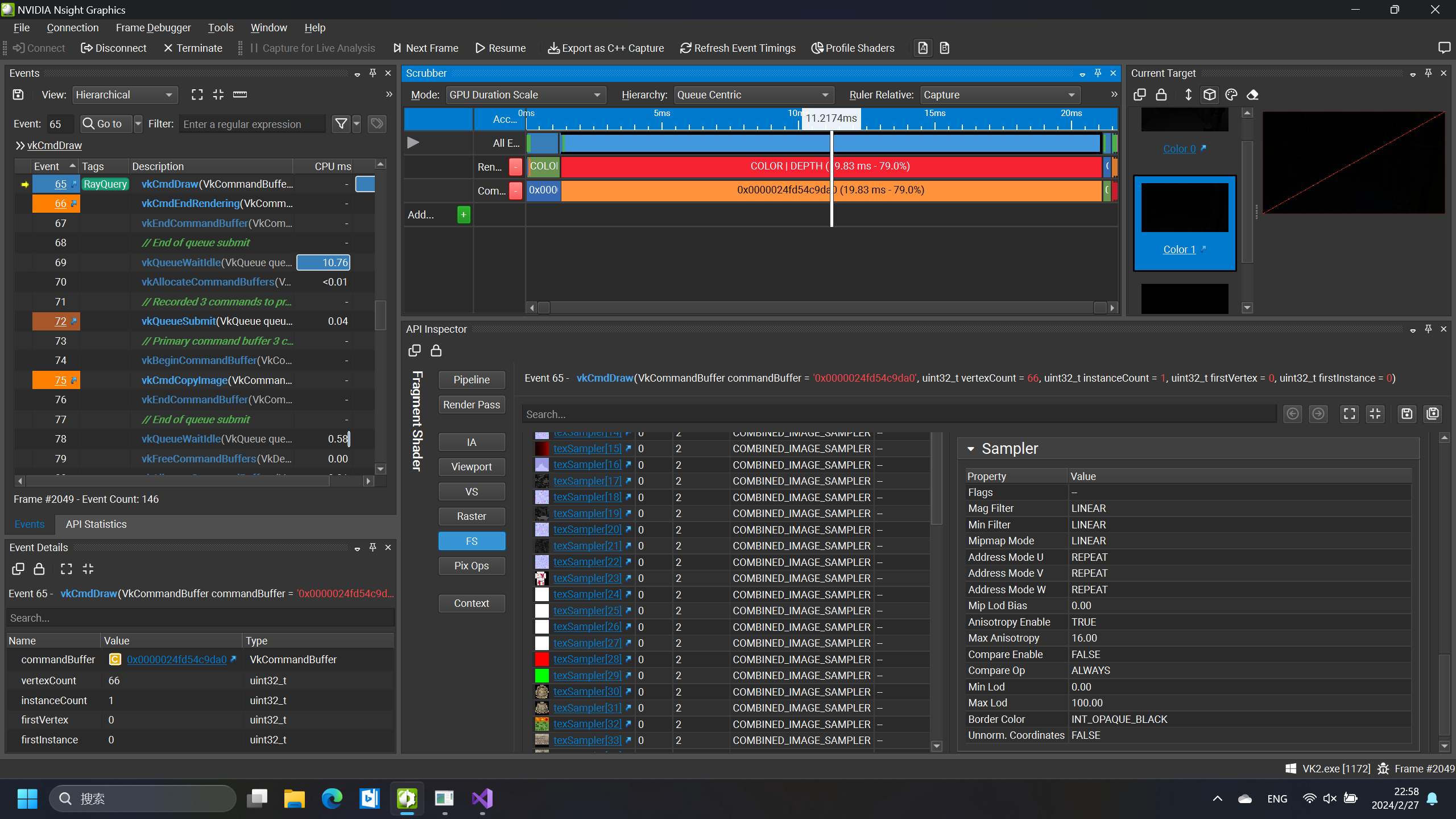

可以看到帧时间来到了24ms，其中的一趟 PASS 竟然占据了79%的时间预算。此 Pass 直接指向65号 API 调用，实为一次 Drawcall。

我们首先看到此次 vkCmdDraw 调用的参数中，顶点数量仅有66个。大致是一个窗口矩形的顶点数量，很有可能是延迟渲染中的屏幕绘制阶段。通过查看 Fragment Shader 中的资源绑定可以发现大量的模型纹理，立即推断出此为延迟渲染的光照 Pass。

此时 Tag 提醒本次调用包含了 RayQuery，且相关管线为经典的 Vertex-Fragment 结构，并未包含任何光线追踪着色器。于是得出结论，性能损失大概率由片元着色器中的光线查询函数引发，之后的排查应集中在着色器端进行。
